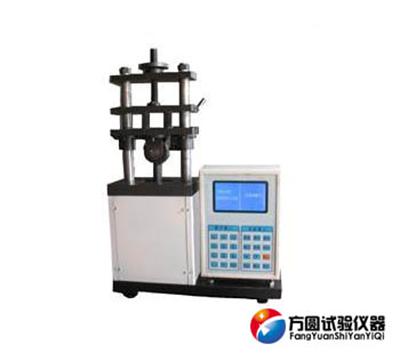

TPJ系列彈簧疲勞試驗機是由驅動系統、傳動系統、控制顯示等系統組成，適用于各種螺旋彈簧的疲勞性能試驗。該試驗機由電磁調速系統控制電機運行，通過偏心裝置帶動連桿使往復壓板上升、下降，完成對彈簧的往復壓縮疲勞試驗。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。該機通過單片機控制，實現試驗次數到達自動停機功能，集成度高，結構簡單，故障率低，性能穩定、可靠，操作方便。廣泛應用于廠礦企業、科研院校等行業。

【主        機】機械加載，采用傳統的曲柄連桿機構，二相異步電動機驅動，利用飛輪的儲能方式，保證加載的均勻穩定性和運行的可靠性，使彈簧所受的交變應力形成良好的正弦波形。另外還具備彈簧預調節裝置（電動調節方式）、振幅調節裝置（手動調節方式）等。

【傳 動  系 統】由減速裝置、飛輪、絲杠及導向部分組成。

【驅 動  系 統】電磁調速電動機驅動。

【測量控制系統】由計數器、調速控制器等裝置組成，通過各種信號處理，實現顯示、控制等功能并記錄試驗次數、試驗頻率、試驗的起止時間等，斷電后自動記憶當時的試驗次數。操作方便，性能穩定。

【安全保護裝置】達到設置次數自動停機、過電流、過電壓、超速保護裝置等。

序號 項 目  名  稱 規格、參數及指標

1 最大試驗力 100N 200N 500N 1000N 2000N

2 試件最大長度 200mm  可根據客戶要求

3 試件最大外徑 Φ60mm  可根據客戶要求

4 試驗頻率 0～5Hz

5 振幅 Max：50mm

6 計數容量 99999999

7 試驗工位 1（可增加）

8 電源 220VAC  50Hz

9 電源功率 0.8kW

10 計數停機準確度 1

11 外形尺寸 500*500*1000 mm

工作環境要求

1、在室溫10°-35℃范圍內，對聞到要嚴格的試驗，試驗溫度應為：23℃±5℃；

2、相對濕度不大于80%；

3、在穩固的基礎上正確安裝；

4、在周圍無振動、無腐蝕性介質和無強電干擾的清潔的環境中

5、電源電壓的波動范圍不應超過額定電壓的10%。
